產(chǎn)品分類
新聞中心
友情鏈接
內(nèi)容編輯Nafion負載sio2的孔結(jié)構(gòu)的測定
催化劑nafion/SIO2的比表面積、孔徑和孔容呈緩慢下降趨勢，但其比表面積仍維持較高水平，當nr50負載量達到40%時，催化劑的比表面積急劇下降，不同nr50負載量催化劑均具有五類吸附-脫附等溫線、a類滯后環(huán)合中孔孔道。
Nafion負載sio2的孔結(jié)構(gòu)的測定

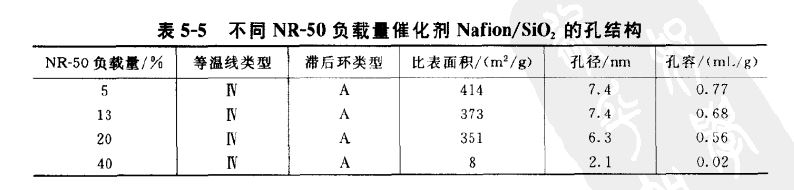

上圖是不同nr50負載量催化劑nafion/SIO2孔結(jié)構(gòu)的測定結(jié)果?？梢钥闯?，隨著nr50負載量的提高，催化劑nafion/SIO2的比表面積、孔徑和孔容呈緩慢下降趨勢，但其比表面積仍維持較高水平，當nr50負載量達到40%時，催化劑的比表面積急劇下降，不同nr50負載量催化劑均具有五類吸附-脫附等溫線、a類滯后環(huán)合中孔孔道。這些結(jié)果說明：通過負載，必將增加nr50顆粒在催化劑中的分散度，提高其酸性中心的暴露量和接近程度，高負載量催化劑的比表面積很小，這可能因為nr50破壞了多空性二氧化硅網(wǎng)絡(luò)的連續(xù)性并造成孔道堵塞。A類滯后環(huán)說明催化劑的孔道為兩端開口的毛細管孔類及其變形。
